|
类 别 |
编 号 |

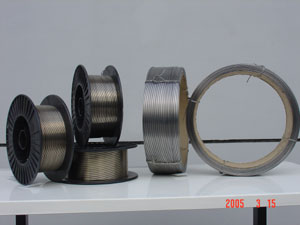

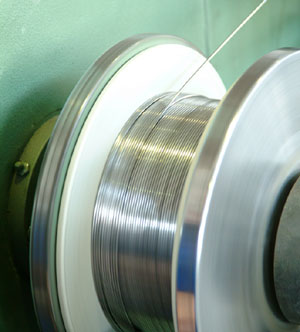

丝材名称 |
主要成分 |
涂层性能 |
应用领域 |
|
防
高
温
氧
化
腐
蚀
实
心
丝
材
系
列
|
CL-101 |
CL-NiCrTi（45CT） |
Ni、Cr、Ti |
涂层致密，组织均匀，具有很强的抗高温氧化和硫腐蚀能力，结合强度≥40MPa，硬度≥HRC38，使用温度达1400℃ |
锅炉水冷壁、高温过热器、高温再热器抗高温氧化和防硫腐蚀，冶炼、化工设备中的高温气体腐蚀。可不打底 |
|
CL-102 |
CL-NiCr |
Ni、Cr |
抗高温氧化腐蚀性能好，组织均匀，结合强度≥40MPa，硬度≥HRC32，使用温度1200℃ |
锅炉水冷壁、过热器等部位的防高温腐蚀和氧化，压力容器内的防氧化腐蚀。可用作打底材料 |
|
CL-103 |
CL-NiCrAl |
Ni、Cr、Al |
涂层细腻，抗高温氧化腐蚀性能强，高温性能稳定，结合强度≥45MPa，硬度≥HRC35，使用温度1200℃ |
锅炉水冷壁、过热器等部位的防高温腐蚀和氧化，电热工件的表面防护。高温喷涂层的打底材料 |
|
CL-104 |
CL-FeCrAl |
Cr、Al、Fe |
抗中高温氧化能力较强，抗硫腐蚀能力一般，涂层脆性较大，硬度≥HRC38，使用温度900℃ |
锅炉中温受热面抗氧化防护，冶炼、化工设备耐热氧化防护 |
|
CL-105 |
CL-304 |
Cr、Ni、Ti、Fe |
奥氏体基体，膨胀系数较大，抗中高温氧化能力较强，韧性好，硬度较低，使用温度800℃ |
中温条件下服役的工件抗氧化防护，冶炼、化工设备表面防护或机械滚筒、轴类零件的修复 |
|
CL-106 |
CL-316 |
Cr、Ni、Ti、Fe |
奥氏体结构，膨胀系数较大，抗高温氧化能力较强，韧性好，硬度较低，使用温度1000℃ |
锅炉高温受热面抗氧化防护，冶炼设备、化工贮存罐耐热氧化防护，轴类、滚筒表面修复 |
|
耐
磨
实
心
丝
材
系
列 |
CL-201 |
CL-1Cr13 |
Cr、C、Ni、Mo、V、Mn、Fe |
铁素体基体，有一定的抗中温氧化能力，涂层韧性较好，硬度低，硬度≥HRC30，使用温度700℃ |
轴瓦、滚筒等表面修复，铸铁件尺寸恢复 |
|
CL-202 |
CL-2Cr13 |
Cr、C、Ni、Mo、V、Mn、Fe |
铁素体基体，有一定的抗中温氧化能力，涂层韧性和硬度搭配较好，硬度≥HRC35，使用温度700℃ |
轴、轴承档、滚筒等表面磨损修复，锅炉中温受热面抗氧化防护 |
|
CL-203 |
CL-3Cr13 |
Cr、C、Ni、Mo、Mn、V、Fe |
铁素体基体，有一定的抗中温氧化能力，涂层韧性稍差，耐磨性较好，硬度≥HRC38，使用温度700℃ |
模具、齿轮、轴、滚筒、阀门等表面磨损修复，冶金、化工、水泥设备抗中温氧化磨损防护，锅炉中温受热面抗氧化磨损 |
|
CL-204 |
CL-4Cr13 |
Cr、C、Ni、Mo、V、Mn、Fe |
铁素体基体，有一定的抗中温氧化能力，耐磨性较好，涂层脆性较大，硬度≥HRC42，使用温度700℃ |
缸套、柱塞、螺杆、模具、磨擦付等表面磨损修复，冶金、化工、水泥设备抗中温氧化磨损防护，锅炉中温受热面抗氧化磨损 |
|
CL-205 |
CL-60SiMn |
C、Mn、Si、Cr、Fe |
中低温下抗磨性能稳定，耐磨性好，涂层脆性较大，硬度≥HRC45 |
模具、轴、阀座、刮板、缸套、柱塞等表面磨损修复，冶金、化工、水泥设备常温磨损防护 |
|
CL-206 |
CL-50CrV |
C、Cr、V、Si、Mn、Fe |
中温下抗磨性能稳定，耐磨性好，有一定韧性，硬度≥HRC45 |
凸轮、导柱、导轨、曲轴、阀门、活塞、模具、轴等表面磨损修复，冶金、化工、水泥设备中低温磨损防护 |
|
打
底
系
列 |
CL-301 |
CL-NiAl |
Ni、Al |
放热反应，微冶金结合，组织均匀，抗氧化腐蚀能力强，结合强度≥60MPa，使用温度1000℃ |
高温打底材料 |
|
CL-302 |
CL-NiAlTi |
Ni、Al、Ti |
强放热反应，结合面微渗透作用好，微冶金结合，抗氧化腐蚀能力强，高温性能稳定，结合强度≥70MPa，使用温度1200℃ |
高温打底材料
适合于任何金属或金属陶瓷基体工件的打底 |
|
有
色
金
属
实
心
丝
材
系
列
|
CL-401 |
CL-Al |
Al |
耐大气、水、浓硝酸、硝酸盐、有机介质腐蚀，导热、导电性能好 |
桥梁、船舶、石油化工设施构架防腐，也可作高温下使用的喷涂层表面防护，装饰性涂层 |
|
CL-402 |
CL-AlZn |
Al、Zn、Mg |
抗应力腐蚀，热变形性好，强度较高，喷涂层细密 |
车辆、船舶、铁塔、钢架、桥梁防腐蚀 |
|
CL-403 |
CL-AlSi |
Al、Si、Mg |
塑性好，耐大气腐蚀，可氧化着色 |
结构件、车辆、船舶及铝、锌、有机材料工件表面防护层或耐磨层 |
|
CL-404 |
CL-Cu |
Cu |
导电、电热性能很好，延展性好，耐大气、有机酸、碱、盐腐蚀，吸附油墨性好 |
印刷机、印铁机油墨辊表层，零件表面导电、导热层、耐腐蚀层 |
|
CL-405 |
CL-CuZn |
Cu、Zn |
导电、电热性能较好，耐大气、盐雾腐蚀性较好，喷涂层细腻，硬度较高 |
零件表面导电、导热层和腐蚀防护层，装饰性涂层 |
|
CL-406 |
CL-CuNiAl |
Cu、Ni、Al |
导电、电热性能较好，耐磨性、耐蚀性好，耐热性能强 |
零件表面导电、导热层、耐磨、耐蚀层 |
|
CL-407 |
CL-Zn |
Zn |
熔点低，易于喷涂，耐干燥大气腐蚀，可作为阳极涂层保护基体金属 |
较重要的金属零件在大气或水中的保护性涂层 |
